Что такое двойное преобразование напряжения
Технология простыми словами
Что такое двойное преобразование напряжения
Термин «двойное преобразование» часто встречается в описаниях
инверторных стабилизаторов и источников бесперебойного питания.
Но что именно преобразуется два раза? Почему такая схема позволяет
отказаться от переключения трансформаторных ступеней
и чем она отличается от обычного релейного стабилизатора?
Разбираем весь путь электроэнергии от розетки до подключенной техники.
Купить стабилизатор в ДНР
Объясняем за 30 секунд
Двойное преобразование — это AC → DC → AC.
Сначала переменное напряжение электросети
преобразуется выпрямителем в постоянное.
Затем силовой инвертор из постоянного напряжения
формирует новое переменное выходное напряжение
с параметрами, которые контролирует электроника устройства.
Важное уточнение
«Двойное преобразование» не означает удвоение напряжения.
Речь идет не о том, что условные 220 В превращаются в 440 В.
Слово «двойное» обозначает два последовательных этапа преобразования:
переменное → постоянное → снова переменное.
Чтобы понять преимущества инверторного стабилизатора,
полезно проследить весь путь электрической энергии внутри устройства.
В обычной сети к стабилизатору приходит переменное напряжение.
Его величина может изменяться: например, снижаться вечером,
повышаться при изменении нагрузки в сети
или постоянно колебаться около номинального значения.
Классический ступенчатый стабилизатор пытается
скорректировать это входное напряжение.
Инверторная система действует иначе:
она использует входную электроэнергию как исходный ресурс,
а выход формирует своей силовой электроникой.

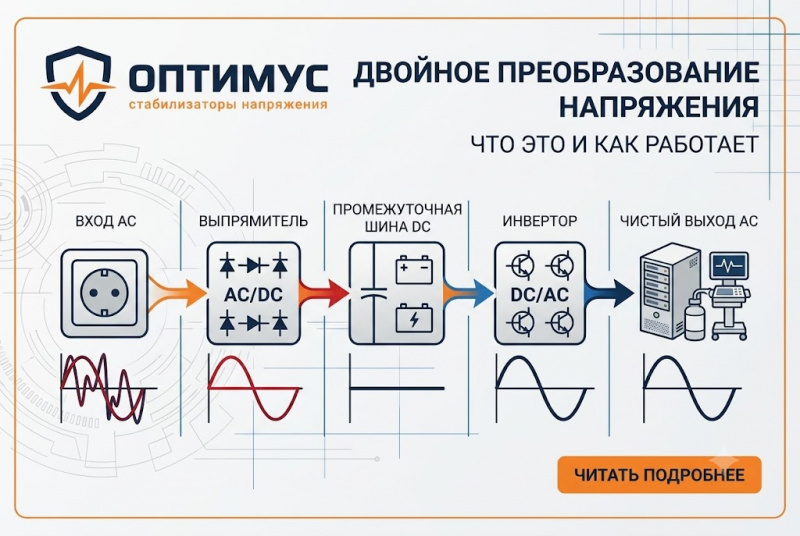

Схема двойного преобразования
Путь электроэнергии
ЭЛЕКТРОСЕТЬ AC
→
ВЫПРЯМИТЕЛЬ
→
DC
→
ИНВЕРТОР
→
СТАБИЛИЗИРОВАННЫЙ AC
Первое преобразование: AC → DC
AC — это переменный ток и переменное напряжение,
которые мы получаем из бытовой электросети.
На первом этапе входное переменное напряжение
поступает в выпрямительную часть стабилизатора.
Задача выпрямителя
Преобразовать поступающую из сети переменную электрическую величину
в постоянную составляющую,
пригодную для дальнейшей работы силового инвертора.
После этого выход устройства уже не обязан напрямую повторять
амплитудные изменения входной синусоиды.
Между сетью и выходным инвертором появляется промежуточное звено постоянного тока.
Что происходит в промежуточном звене постоянного тока
Между выпрямителем и инвертором находится DC-звено —
участок силовой схемы, работающий с постоянным напряжением.
Электронная система контролирует его параметры
и использует эту энергию для последующего формирования выхода.
Почему этот этап важен
Инвертору не приходится выбирать:
«какой отвод трансформатора сейчас подключить?».
Он получает питание от промежуточного DC-звена
и формирует выход электронным способом.
Второе преобразование: DC → AC
На втором этапе в работу вступает инвертор.
Его задача — превратить постоянное напряжение
обратно в переменное,
пригодное для питания бытовой техники.
Именно здесь формируется выход
Силовые полупроводниковые ключи управляются электроникой,
которая создает необходимый переменный выходной сигнал.
Далее схема устройства обеспечивает требуемые
параметры напряжения в пределах характеристик конкретной модели.
Как инвертор из постоянного напряжения получает переменное
Инвертор содержит силовые электронные ключи,
которыми управляет контроллер.
Они переключаются по заданному алгоритму,
формируя высокочастотную последовательность импульсов.
После соответствующей обработки и фильтрации
на выходе получается переменное напряжение
требуемой формы.
Важно:
конкретные способы управления силовыми ключами,
частоты коммутации и построение выходного фильтра
отличаются у разных производителей.
Покупателю обычно нет необходимости знать эти внутренние параметры
для правильного подбора стабилизатора.
Чем это отличается от обычной стабилизации
Рассмотрим принципиальное отличие.
|
Параметр
|
Ступенчатый стабилизатор
|
Инверторный с двойным преобразованием
|
|
Что происходит с входом
|
Корректируется коэффициентом трансформации
|
Сначала преобразуется в DC
|
|
Как получается выход
|
Через выбранную ступень трансформатора
|
Формируется инвертором
|
|
Нужно переключать ступени
|
Да
|
Нет
|
|
Регулирование
|
Ступенчатое у соответствующих типов
|
Электронное преобразование
|
Главная идея
Инверторный стабилизатор не выбирает подходящее напряжение из нескольких ступеней — он формирует выход электронным способом.
Именно поэтому двойное преобразование является
принципиально другой технологией,
а не просто более быстрым вариантом релейной стабилизации.
Преимущество №1: нет переключения трансформаторных ступеней
Релейному или электронному ступенчатому стабилизатору
при изменении сети может потребоваться перейти
на другой отвод трансформатора.
При двойном преобразовании
такой операции регулирования нет.
Нет ступени → нет времени на переключение ступени
Именно отсюда появляется преимущество,
которое в характеристиках инверторных стабилизаторов
может описываться как отсутствие задержки переключения.
Преимущество №2: высокая точность
Ступенчатый стабилизатор ограничен количеством
предусмотренных уровней коррекции.
Чем меньше шаг между ними,
тем точнее можно поддерживать выход,
но полностью отказаться от самой ступенчатости
такая схема не позволяет.
Инверторная система регулирует сформированный выход
средствами силовой электроники,
поэтому качественные устройства могут обеспечивать
высокую точность без набора трансформаторных ступеней.
Преимущество №3: работа с быстро меняющейся сетью
Если напряжение постоянно изменяется,
ступенчатому устройству приходится
периодически менять режим регулирования.
При двойном преобразовании
электронная система постоянно поддерживает процесс
формирования выходного напряжения в пределах возможностей модели.
Поэтому технология особенно интересна, если:
напряжение регулярно меняется;
происходят выраженные вечерние просадки;
подключена чувствительная электроника;
требуется высокая точность стабилизации.
Преимущество №4: выход не ограничен набором фиксированных ступеней
Это особенно легко понять на сравнении.
Ступенчатая система
Может выбирать только из тех коэффициентов коррекции,
которые предусмотрены конструкцией.
Инверторная система
Управляет процессом формирования выхода средствами силовой электроники,
а не выбором одного из нескольких фиксированных отводов.
Означает ли двойное преобразование, что стабилизатор исправляет вообще всё?
Нет. Это важное ограничение.
Возможности устройства определяются его конструкцией
и техническими характеристиками.
У него есть допустимый диапазон входного напряжения,
предел по мощности, току и температуре.
Двойное преобразование не отменяет:
ограничений по минимальному и максимальному входному напряжению,
перегрузочной способности,
мощности и условиям эксплуатации.
Что происходит при очень низком входном напряжении
Иногда встречается ошибочное представление:
если стабилизатор самостоятельно формирует выход,
значит он способен выдавать полную мощность
при сколь угодно низком напряжении сети.
Это невозможно.
Для передачи необходимой мощности
устройство должно получить соответствующую энергию со входа.
При снижении входного напряжения
требуемый входной ток для сопоставимой мощности возрастает,
а силовые компоненты имеют собственные ограничения.
Поэтому при 150–180 В проверяем
рабочий диапазон;
допустимую нагрузку при вашем минимальном напряжении;
перегрузочную способность конкретной модели.
Стабилизатор не создает дополнительную электроэнергию
Если на входе всего 150 В,
а стабилизатор формирует на выходе требуемое напряжение,
это не означает появление «бесплатной мощности».
Для поддержания нагрузки
входная часть должна потреблять соответствующий ток,
а часть энергии неизбежно теряется
на собственную работу и нагрев оборудования.
Практический смысл
При глубокой просадке особенно важно проверить
не только мощность самого стабилизатора,
но также соответствие вводного кабеля,
защитных аппаратов и электрических соединений требуемому току.
Есть ли потери при двойном преобразовании
Да. Любой реальный силовой преобразователь
имеет КПД меньше 100%.
Часть энергии теряется в полупроводниковых ключах,
магнитных элементах, проводниках,
системе фильтрации и других узлах.
Поэтому стабилизатор выделяет тепло,
а мощным моделям может требоваться
естественное или принудительное охлаждение.
Смотрите КПД конкретной модели
Не стоит использовать одно универсальное значение
для всех инверторных стабилизаторов:
конструкция, мощность и режим работы отличаются.
Дает ли двойное преобразование гальваническую развязку
Не обязательно.
Сам факт преобразования AC → DC → AC
еще не говорит о наличии электрической изоляции
входа от выхода.
Если гальваническая развязка нужна:
ищите эту характеристику отдельно
в технической документации конкретного устройства.
Нужен ли для двойного преобразования аккумулятор
Нет.
Постоянное DC-звено внутри стабилизатора
не означает наличие аккумуляторной батареи.
Стабилизатор может выполнять AC → DC → AC
исключительно за счет поступающей из сети энергии.
Инвертор ≠ аккумулятор
Инвертор — это электронный преобразователь.
Наличие этого узла само по себе
не делает устройство источником резервного питания.
Чем инверторный стабилизатор отличается от ИБП двойного преобразования
Принцип AC → DC → AC действительно применяется
не только в стабилизаторах, но и в онлайн-ИБП.
Главное функциональное отличие заключается
в наличии системы накопления энергии.
|
Устройство
|
Основная задача
|
Работа при полном отключении сети
|
|
Инверторный стабилизатор
|
Стабилизация и формирование выходного напряжения
|
Сам по себе резервное питание не обеспечивает
|
|
Онлайн-ИБП
|
Стабилизация плюс резервное питание
|
Может питать нагрузку от аккумуляторной системы
|
Почему двойное преобразование работает без переключения ступеней
Теперь ответ становится очевидным.
В классическом ступенчатом устройстве
изменение напряжения компенсируется выбором другого
коэффициента трансформации.
В инверторной системе выход уже создается
управляемой электронной схемой.
Формула понимания
Нет набора ступеней
→
нет перехода между ступенями
→
нет отдельной задержки их переключения
Всегда ли выход инверторного стабилизатора идеален
Нет универсального «идеального» стабилизатора.
Точность, форма выходного сигнала,
диапазон, перегрузочная способность
и качество фильтрации зависят от конкретной конструкции.
Поэтому слово «двойное преобразование»
говорит о принципе работы,
но не заменяет чтение технических характеристик.
Рекомендация «Оптимус-ДНР»
Почему мы рекомендуем обратить внимание на «Штиль ИнСтаб»
Если покупателю нужна современная система стабилизации
для дома, котельного оборудования, электроники
или другой ответственной нагрузки,
специалисты «Оптимус-ДНР» рекомендуют рассматривать
российские инверторные стабилизаторы
«Штиль» серии ИнСтаб.
Для нас принципиально важна сама технология:
входная электроэнергия проходит двойное преобразование,
а выходное напряжение формируется силовой электроникой,
а не выбирается переключением трансформаторных ступеней.
Это позволяет получить преимущества инверторной архитектуры:
высокую точность, отсутствие классической ступенчатой регулировки
и отсутствие задержки, связанной с переключением таких ступеней.
Но конкретную модель «Штиль ИнСтаб»
необходимо подбирать по нагрузке,
входному диапазону, минимальному напряжению сети
и перегрузочным требованиям.
Где двойное преобразование особенно интересно
01.
В сети постоянно меняется напряжение.
02.
Требуется высокая точность стабилизации.
03.
Подключается современная электронная техника.
04.
Не хочется релейного или другого ступенчатого регулирования.
05.
Стабилизатор защищает значительную часть домашней сети.
06.
Требуется современная архитектура формирования выходного напряжения.
А что с насосами, холодильниками и кондиционерами
Двойное преобразование само по себе
не решает вопрос пусковых токов.
Если к стабилизатору подключается электродвигатель,
нужно проверить:
01.
Рабочую мощность двигателя.
02.
Пусковой ток.
03.
Перегрузочную способность стабилизатора.
04.
Длительность допустимой перегрузки.
05.
Доступную мощность при минимальном входном напряжении.
8 мифов о двойном преобразовании
Миф 1.
Двойное преобразование удваивает напряжение.
Нет. Это AC → DC → AC.
Миф 2.
Внутри обязательно находится аккумулятор.
Нет. DC-звено и аккумулятор — разные вещи.
Миф 3.
Любой инверторный стабилизатор является ИБП.
Нет. Для резервного питания нужен источник накопленной энергии.
Миф 4.
Двойное преобразование автоматически означает гальваническую развязку.
Нет. Эту характеристику проверяют отдельно.
Миф 5.
Стабилизатор выдает полную мощность при любом входном напряжении.
Нет. Нужно проверять ограничения конкретной модели.
Миф 6.
У двойного преобразования нет энергетических потерь.
Нет. Реальный силовой преобразователь имеет КПД меньше 100%.
Миф 7.
Инвертор только очень быстро переключает трансформатор.
Нет. Выход формируется другим принципом.
Миф 8.
Благодаря технологии можно не рассчитывать мощность.
Нет. Нагрузка и пусковые токи остаются критически важными.
Что проверить при выборе стабилизатора двойного преобразования
1
Максимальную одновременную нагрузку.
2
Полную и активную мощность стабилизатора.
3
Рабочий диапазон входного напряжения.
4
Допустимую нагрузку при глубокой просадке.
5
Перегрузочную способность.
6
Точность выходного напряжения.
7
Пусковые характеристики двигателей.
8
Способ подключения и условия установки.
Вывод эксперта
Двойное преобразование — это не способ быстрее переключать напряжение. Это способ вообще отказаться от ступенчатого принципа его коррекции.
Входной AC сначала преобразуется в DC,
а затем инвертор формирует новый AC-выход.
Именно эта архитектура объясняет
основные особенности полноценных инверторных стабилизаторов:
электронное формирование выхода,
высокую точность и отсутствие необходимости
переключать рабочие трансформаторные ступени.
Хотите подобрать стабилизатор двойного преобразования?
Сообщите специалисту «Оптимус-ДНР» минимальное напряжение сети,
максимальную нагрузку и перечень техники.
Поможем рассчитать требуемую мощность
и подобрать подходящий инверторный стабилизатор,
в том числе из серии «Штиль ИнСтаб».
Купить стабилизатор в ДНР
Практические вопросы
10 вопросов эксперту о двойном преобразовании
Отвечает Владимир Иванович —
эксперт магазина стабилизаторов «Оптимус-ДНР»
и электрик с многолетним практическим опытом.
1. Что означает двойное преобразование простыми словами?
Сначала входное переменное напряжение
преобразуется в постоянное,
а затем инвертор создает из него
новое переменное напряжение на выходе.
Поэтому и получается два последовательных преобразования.
2. То есть напряжение преобразуется два раза и становится вдвое больше?
Нет. Слово «двойное» относится
к количеству этапов преобразования,
а не к увеличению величины напряжения.
Схема выглядит как AC → DC → AC.
3. Почему после этого напряжение можно стабилизировать точнее?
Потому что выход формируется электронной системой,
а не выбирается между несколькими трансформаторными ступенями.
Точность конкретного устройства,
конечно, всё равно нужно смотреть в его характеристиках.
4. Нужен ли для двойного преобразования аккумулятор?
Нет. Промежуточное постоянное напряжение
создается силовой схемой самого стабилизатора.
Аккумулятор нужен уже для хранения энергии,
если устройство должно обеспечивать резервное питание.
5. Чем такой стабилизатор отличается от онлайн-ИБП?
Принцип преобразования может быть похож,
но ИБП дополнительно имеет систему резервного питания
от аккумуляторов или другого накопителя энергии.
Обычный стабилизатор при полном исчезновении сети
такую функцию сам по себе не выполняет.
6. Есть ли при двойном преобразовании потери электроэнергии?
Да. Любая реальная силовая электроника имеет потери,
поэтому КПД меньше 100%.
Насколько велики потери,
нужно смотреть по характеристикам конкретной модели.
7. Почему такой стабилизатор работает без задержки переключения?
Потому что в рабочем процессе ему не нужно
переключаться с одного трансформаторного отвода на другой.
Выход непрерывно формируется инверторной электроникой.
Поэтому отдельного времени переключения ступени нет.
8. Будет ли такой стабилизатор работать при 150 В?
Нужно проверить рабочий диапазон конкретной модели.
Кроме того, я обязательно смотрю,
какую максимальную нагрузку устройство
допускает при 150 В.
Одного факта двойного преобразования недостаточно.
9. Почему «Оптимус-ДНР» рекомендует «Штиль ИнСтаб»?
Нам интересна именно полноценная инверторная архитектура:
двойное преобразование,
электронное формирование выхода
и отсутствие классического ступенчатого регулирования.
Но конкретную модель «Штиль» я всё равно выбираю
по мощности и реальным параметрам вашей сети.
10. Какие характеристики важнее всего при покупке такого стабилизатора?
Я смотрю полную и активную мощность,
диапазон входного напряжения,
допустимую нагрузку при глубокой просадке,
точность и перегрузочную способность.
Если есть насосы, холодильники или компрессоры,
обязательно дополнительно учитываю их пусковые характеристики.
Двойное преобразование — это AC → DC → AC
Входное переменное напряжение сначала преобразуется в постоянное,
после чего силовой инвертор формирует новое переменное напряжение
для нагрузки. Именно поэтому полноценному инверторному стабилизатору
не требуется выбирать и переключать трансформаторные ступени,
как это происходит в классических ступенчатых схемах.
Купить стабилизатор в ДНР
